머리 아래 절단 펜촉이 있는 합판 나사: 목재 쪼개짐 방지, 사전 드릴링 없음

커팅 펜촉은 합판 나사 머리 아래쪽에 있는 작은 융기 부분으로, 현대식 파티클보드 나사를 예비 구멍이나 보드 분할 없이 선반, 캐비닛 본체 또는 플랫 팩 패널에 삽입할 수 있는 이유입니다.

펜촉은 소형 리머처럼 작동합니다. 헤드가 표면에 접근하면 재료를 압축하는 대신 얇은 부스러기로 깎아서 패널이 접시형 베어링 면의 전체 쐐기력을 흡수할 필요가 없습니다. 이는 전체 조인트의 작동 방식을 변경하는 작은 세부 사항이므로 생산용 패스너를 지정, 재고 또는 구매하기 전에 이해하는 것이 좋습니다.

이 가이드에서는 펜촉이 실제로 수행하는 작업, 헤드 형상, 스레드 형태 및 포인트 스타일과 상호 작용하는 방법, 기술에 여전히 한계가 있는 부분에 대해 설명합니다. 패널 제품의 동일한 패스너 제품군에 대해 더 폭넓게 살펴보려면 다음 기사를 참조하세요. 섬유판 및 MDF 용도의 합판 나사 유용한 동반자입니다.

머리 아래의 커팅 펜촉은 실제로 무엇입니까?

접시형 칩보드 나사에서 절단 펜촉은 머리 아래의 원뿔형 베어링 표면에 위치하며 일반적으로 바퀴의 스포크처럼 방사형으로 배열됩니다. 디자인에 따라 4~6개의 작은 리브, 웨지 또는 노치로 나타나 베어링 표면을 약간 자랑스럽게 나타냅니다.

크기보다는 위치가 중요합니다. 펜촉이 올라가 있기 때문에 편평하거나 원뿔형 베어링 표면이 닿기 전에 보드와 접촉합니다. 그 짧은 헤드 스타트 ​​덕분에 그들은 부수기보다는 자르는 것이 가능해졌습니다. 베어링 면이 완벽하게 매끄러운 나사는 패널 안으로 밀어 넣어야 하며 압력은 가장 가까운 자유 가장자리를 향해 바깥쪽으로 가는 것 외에는 아무데도 갈 수 없습니다.

많은 실제 제품에서 펜촉과 립은 동일한 특징을 갖습니다. 골이 있는 머리가 있는 것으로 설명된 나사는 리밍 가장자리와 강화 능선을 결합한 6베벨 골 패턴을 사용할 수 있으므로 머리가 절단하는 동안 왜곡을 방지할 수 있습니다. 나사를 비교할 때 중요한 것은 밑면의 절삭날이 전혀 올라왔는지 여부입니다.

• 구멍 상단을 헤드 시트로 리머 가공 및 카운터싱킹 가공
• 압축하는 대신 섬유와 입자를 절단합니다.
• 베어링 면이 수평으로 놓일 수 있도록 카운터싱크를 청소합니다.
• 헤드를 표면으로 내리는 데 필요한 토크를 낮추는 것
• 강제 머리 주위에 나타나는 돌출된 고리와 헤어라인 균열을 줄입니다.

예비 구멍을 건너뛰면 합판과 MDF가 분리되는 이유

파티클보드와 MDF는 원목이 아닙니다. 파티클보드는 나무 칩을 수지로 접착한 매트이고, MDF는 조밀하고 균일한 섬유판입니다. 견고한 목재를 패스너 주위로 늘리거나 압축할 수 있는 셀 구조도 없습니다. 물질이 움직일 곳이 없으면 균열이 발생합니다.

나사는 두 가지 방식으로 보드를 손상시킵니다. 나사산 부분은 재료를 방사형으로 변위시키므로 대형 나사가 길이를 따라 패널을 분할할 수 있습니다. 헤드는 두 번째이자 종종 더 큰 문제를 추가합니다. 접시형 베어링 표면은 매우 넓은 공간을 가진 쐐기처럼 작동하여 스레드 라인을 따르기보다는 전체 헤드 직경을 가로질러 바깥쪽으로 밀어냅니다.

분할은 일반적으로 가장 약한 지점에서 시작되므로 보드 가장자리와 끝 근처, 코어의 빈 공간과 저밀도 패치 주변, 패널이 지원되지 않는 선을 따라 실패가 집중됩니다. 사전 드릴링은 재료를 미리 제거하여 이 문제를 해결하지만 단계가 추가되고 조립 속도가 느려집니다. 커팅 펜촉은 대부분의 웨징 압력이 발생하는 부분, 즉 헤드에서 발생하는 문제를 공격합니다.

사전 드릴링 없이 펜촉 절단으로 갈라짐을 방지하는 방법

아래 순서는 파일럿 구멍이나 카운터싱크 없이 펜촉 칩보드 나사를 패널 제품에 삽입하는 일반적인 드라이브를 설명합니다.

1. 포인트가 물립니다. 날카로운 포인트 또는 밀도가 높은 보드의 17형 홈 포인트는 구멍을 시작하고 실이 잡을 수 있는 무언가를 제공합니다.
2. 실이 당겨집니다. 거친 나사산이 패널에 맞물리고 나사를 아래로 당겨 생크 주변의 제한된 양의 재료를 이동시킵니다.
3. 펜촉이 먼저 닿습니다. 그들은 베어링 페이스를 자랑스럽게 서 있기 때문에 헤드 시트보다 몇 바퀴 앞서 표면과 만납니다.
4. 펜촉은 얕은 카운터싱크를 자릅니다. 섬유나 칩의 최상층을 안쪽으로 누르는 대신 잘라내고 제거하여 머리 각도에 맞는 시트를 만듭니다.
5. 옮겨진 물질은 갈 곳이 있습니다. 압축 대신 절단하면 응력이 국부적으로 유지되므로 보드 가장자리로 이동하지 않습니다.
6. 낮은 토크에서는 헤드 시트가 플러시됩니다. 힘이 덜 필요하므로 클러치가 더 일찍 풀리고 머리 주변 표면이 그대로 유지됩니다.

핵심 포인트: 펜심은 머리를 겨냥하며, 머리는 파티클보드와 MDF에서 대부분의 분할 압력이 발생하는 곳입니다. 그렇기 때문에 스레드 자체만으로도 손상이 발생할 수 있는 경우에도 사전 드릴링 없이 펜촉 나사를 구동할 수 있는 경우가 많습니다.

헤드 지오메트리: 펜촉이 사는 곳

헤드 유형에 따라 펜촉이 놓일 수 있는 위치와 제거할 수 있는 재료의 양이 결정됩니다. 4가족이 대부분의 마분지 작업을 담당합니다.

접시머리 및 이중 접시머리

이는 파티클보드 및 MDF에 대한 표준 선택입니다. 단일 원뿔은 하나의 연속 시트를 절단하는 반면, 이중 카운터성크 버전은 두 각도를 사용하여 헤드가 표면에서 더 깔끔하게 전환되면서 더 깊게 가라앉습니다.

세미 카운터싱크 헤드

원뿔 각도가 더 얕을수록 압력이 약간 더 넓은 영역으로 분산되며, 이는 얇은 패널과 깊은 카운터싱크가 재료를 너무 얇아지게 하는 보드에 유용합니다. 이들은 유형 17 포인트와 자주 쌍을 이룹니다.

팬, 나팔 및 제기 헤드

더 넓은 베어링 면은 부드러운 보드와 얇은 시트에 적합하며, 여기서 우선 순위는 가라앉는 것보다 클램핑하는 것입니다. 펜촉이 있는 경우 평평한 아래쪽에 위치하며 여전히 구멍 입구를 넓힙니다.

중요한 것은 상자에 적힌 이름이 아니라 머리 밑면입니다. 베어링 표면이 평평하고 연속적인 경우 나사산이 아무리 잘 설계되었더라도 헤드는 여전히 패널을 쐐기로 고정하여 열립니다. 튀어나온 절삭날을 찾으세요.

다양한 헤드 구성을 갖춘 칩보드 나사 파티클 보드, MDF 및 캐비닛 작업에 맞게 날카로운 끝과 최적화된 나사산을 갖춘 다양한 헤드 스타일과 재질의 합판 나사를 살펴보세요. 제품보기 →

펜촉 동작을 지원하는 스레드, 포인트 및 갈비뼈

펜촉은 조인트의 머리 끝 부분만 다루므로 나사의 나머지 부분이 협력해야 합니다. 넓은 피치를 지닌 거칠고 깊은 단일 리드 스레드는 파일럿 구멍 없이 칩 구조에 맞물리기 때문에 고전적인 파티클보드 패턴입니다.

MDF에서는 코어가 더 조밀하고 균일하며 칩이 갈 곳이 거의 없습니다. 트윈 또는 더블 스레드는 더 빠르게 구동하고 회전당 압력을 줄이는 반면, 밀링된 테일 또는 유형 17 슬롯 포인트는 먼지를 헤드 아래로 압축하는 대신 구멍 밖으로 배출하는 경로를 제공합니다.

리브 및 리브 밀링 디자인

헤드 아래의 리브는 두 가지 이점을 동시에 추가합니다. 헤드가 변형되지 않도록 강화하고 펜촉의 리밍 작업을 확장합니다. 나사산의 꼬리 부분도 밀링할 때 나사는 구멍 상단 부분의 자체 간격을 잘라서 헤드가 닿는 순간까지 구동 토크를 낮게 유지합니다.

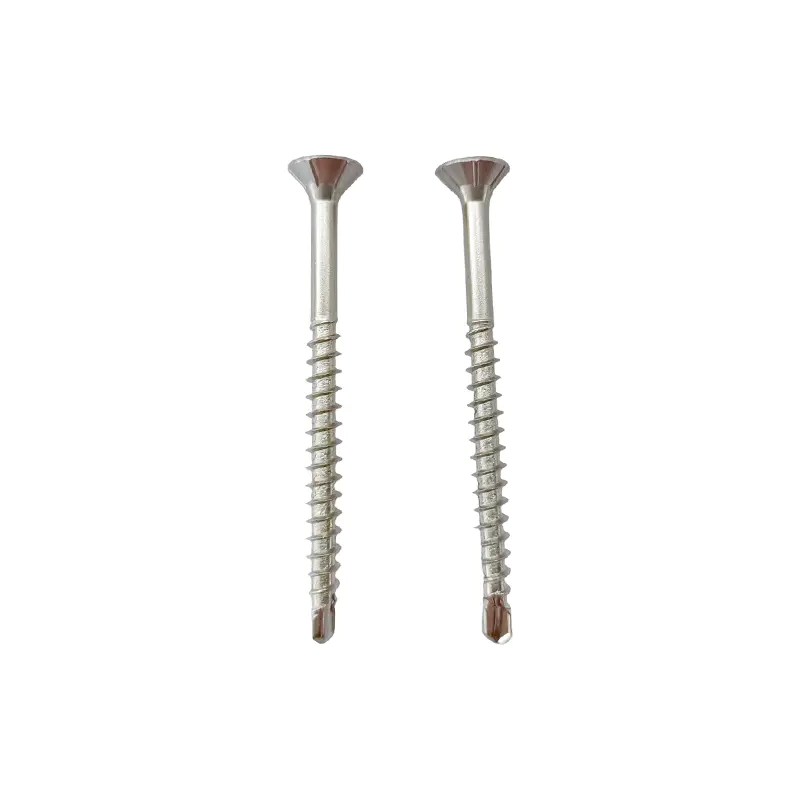

가공된 테일이 있는 이중 카운터성크 육각형 칩보드 나사 안전한 합판, MDF 및 가구 조립을 위한 6베벨 드라이브, 밀링 리브 및 밀링 테일이 있는 SUS304 스테인레스 스틸 나사. 제품보기 →

나사를 보드에 맞추기

모든 기판에 적합한 단일 칩보드 나사는 없습니다. 새 조립이나 수리에 대한 사양을 선택할 때 아래 표를 출발점으로 사용하십시오.

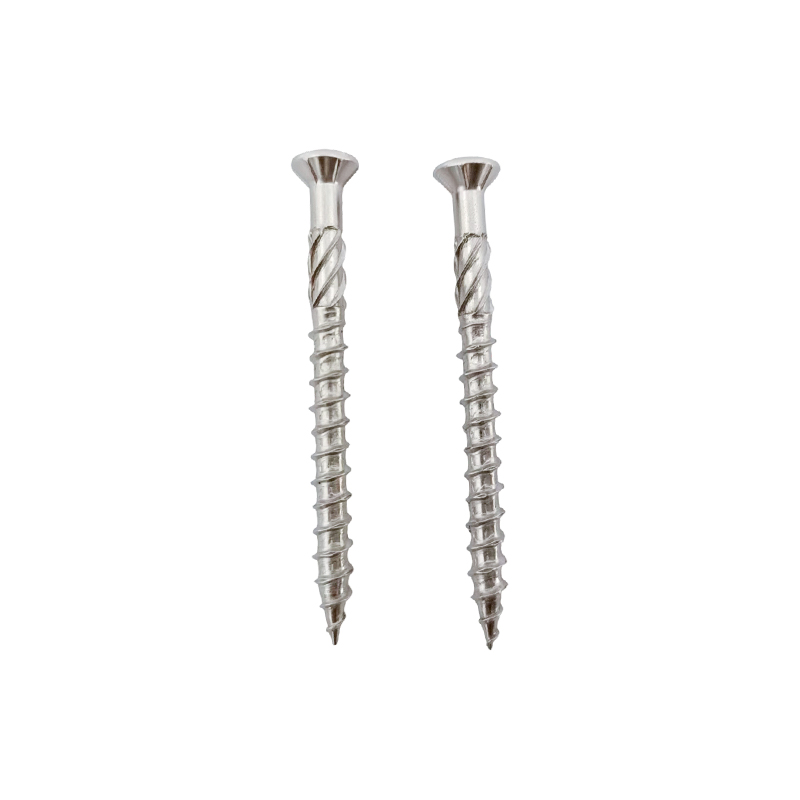

세미 카운터성크 유형 17 Torx 칩보드 나사 합판, MDF 및 가구용 세미 카운터성크 헤드, 이중 스레드 및 유형 17 프로파일이 있는 SUS304 스테인레스 스틸 나사. 제품보기 →

운전 기술: 펜촉의 장점을 최대한 활용하기

펜촉을 자르면 갈라질 위험이 줄어들지만 잘못된 운전 습관을 보상할 수는 없습니다. 몇 가지 습관이 차이를 만듭니다.

• 클러치를 낮게 설정하고 처음부터 최대 토크로 주행하는 대신 헤드 시트에 도달할 때까지 점차적으로 증가시킵니다.
• 홈에 정확히 맞는 비트를 사용하세요. 마모된 비트는 드라이브를 둥글게 만들고 과도한 토크를 조장합니다.
• 적당한 속도로 운전하세요. 높은 rpm은 열을 발생시키고 파티클보드의 바인더를 깨뜨릴 수 있습니다.
• 드라이버가 멈추거나 보드가 삐걱거릴 때가 아니라 헤드가 표면과 같은 높이에 있을 때 멈추십시오.
• 패스너를 가장자리와 끝 부분에서 멀리 두십시오. 펜촉은 위험을 낮추지만 제거하지는 않습니다.
• 패널을 단단한 표면에 지지하십시오. 지지되지 않는 보드는 휘어지고 휘어지는 패널은 분할됩니다.

여전히 분열을 일으키는 일반적인 실수

• 길이만으로 나사를 선택하고 머리 아래쪽은 무시합니다.
• 이미 상자에 들어 있었기 때문에 패널 제품에 플랫 베어링 페이스 나사를 사용합니다.
• 보드 두께에 비해 직경이 너무 큰 나사를 조입니다.
• 머리가 자리를 잡은 후에도 계속 조입니다.
• 얇은 패널에서 클러치 제어 없이 고속 임팩트 드라이버를 실행합니다.
• 절단할 재료가 손상되지 않은 기존 분할 구멍이나 재사용 구멍에 삽입합니다.

자주 묻는 질문

Q1: 펜촉을 자르면 실제로 사전 드릴링이 필요 없나요?

대부분의 패널 제품에서는 그렇습니다. 일반 두께의 파티클보드 및 MDF의 경우, 나사 직경이 보드에 비례하고 드라이버 클러치가 현명하게 설정되어 있는 경우 니브 접시형 파티클보드 나사를 직접 구동할 수 있습니다. 단단한 목재, 조밀한 복합재, 얇은 단면 및 가장자리에 가까운 위치의 경우 작은 파일럿 구멍을 유지하십시오.

Q2: 펜촉 절단은 머리 아래의 갈비뼈와 동일합니까?

이들은 밀접하게 관련되어 있으며 종종 하나의 기능으로 결합됩니다. 리브는 순전히 강화용이거나 순전히 절단용이거나 둘 다일 수 있습니다. 커팅 펜촉을 식별하는 것은 돌출된 가장자리가 보드 표면에 먼저 닿고 헤드가 아래로 회전함에 따라 재료가 떨어져 나가는 것입니다.

Q3: MDF에 니브 칩보드 나사를 사용할 수 있습니까?

예, 그곳에서는 흔한 일입니다. 밀드 테일 또는 유형 17 포인트와 니브 헤드를 결합하여 밀도가 높은 코어에서 생성된 먼지가 탈출 경로를 갖게 하고, 나사를 수평으로 멈추는 클러치 설정으로 적당한 속도로 주행합니다.

Q4: 펜촉으로 인해 고정력이 저하됩니까?

아니요. 유지력은 헤드가 아닌 패널의 나사 결합에서 나옵니다. 오히려 자랑스럽게 서 있는 대신 수평으로 자리잡은 헤드는 조인트 전체에 더 균일한 클램프 하중을 가하고 표면이 더 평평하게 마감됩니다.

니브 칩보드 나사 지정

사양서 작성이나 주문시에는 나사와 헤드를 별도로 기술해 주십시오. 헤드 스타일과 밑면에 커팅 펜촉 또는 리브 패턴이 있는지 여부, 나사산 형태 및 피치, 포인트 유형, 공칭 직경 및 길이, 재료 등급, 드라이브 홈 및 표면 마감을 나열하십시오.

이러한 세부 사항은 주어진 패널에 사전 드릴링 없이 나사를 구동할 수 있는지 여부를 결정합니다. 길이와 직경이 동일한 두 개의 나사 중 하나의 지지면이 매끄럽고 다른 하나의 절단 모서리가 머리 아래에 있는 경우 동일한 파티클보드 조각에서 완전히 다르게 작동할 수 있습니다.

전체 내용을 검토할 수 있습니다. 마분지 나사 범위 헤드 스타일, 리브 구성, 포인트 옵션을 한곳에서 비교하고 실제 사용하는 보드에 사양을 맞춰보세요. 표면의 머리, 코어의 스레드, 먼지의 지점을 선택하면 첫 번째 파일럿 구멍이 뚫리기 전에 대부분의 분할 패널이 사라집니다.
