플랫 테일 대 샤프 테일 셀프 태핑 나사: 재료 나사산 형성 차이점

두 개의 셀프 태핑 나사는 한 상자에서는 거의 동일해 보이지만 조립 라인에서는 여전히 완전히 다른 방식으로 작동합니다. 차이점은 일반적으로 머리 반대쪽 정강이 끝인 꼬리에서 시작됩니다. 납작한 테일 스크류는 뭉툭하고 모따기된 면으로 마감되고, 날카로운 테일 스크류는 테이퍼진 포인트로 마감됩니다. 단일 기하학적 선택에 따라 파일럿 구멍이 필요한지 여부, 나사가 얼마나 빨리 시작되는지, 무언가가 실패하기 전에 조인트가 흡수하는 구동 토크의 양이 결정됩니다.

그러나 기하학은 이야기의 절반만을 말해 줍니다. 팁 뒤에 있는 재료는 적용된 열처리와 함께 스레드가 기판에서 깨끗하게 형성되는지 아니면 제거되는지를 결정합니다.

셀프 태핑 나사의 꼬리가 실제로 하는 일

패스너 용어에서 꼬리는 자루의 끝 부분을 의미하며 나사가 공작물에 들어가는 방식을 결정합니다.

• 플랫 테일: 생크는 편평하거나 약간 모따기된 면으로 끝납니다. 피어싱 지점이 없는 나사는 미리 드릴링, 펀칭 또는 성형된 구멍에 들어간 다음 해당 구멍 내부에서 결합 나사산을 형성하거나 절단하도록 고안되었습니다.
• 날카로운 꼬리: 생크는 원뿔형 지점으로 가늘어집니다. 포인트는 재료의 시작, 이동 또는 절단 역할을 하므로 주요 스레드가 많은 기판에서 별도의 드릴링 단계 없이 맞물립니다.

날카로운 꼬리 끝이 가늘어지기 때문에 첫 번째 나사산은 불완전하고 나사가 전진함에 따라 점차 깊어집니다. 플랫 테일 스크류는 생크 끝 부분에 더 가까운 완전한 나사산을 전달하므로 맞물린 길이에 따른 하중 분포와 구동 토크 곡선의 모양이 모두 변경됩니다.

재료 선택 및 열처리: 실제 결정 요인

C1022A와 같은 탄소강 등급은 일반적으로 표면 경화 처리되어 있습니다. 표면은 높은 경도로 침탄 처리되어 있어 나사산을 자르거나 형성할 수 있으며, 코어는 더 부드럽고 강해져서 토크에 의해 나사가 부러지지 않습니다. 표면 경도와 코어 경도 사이의 차이는 작은 나사를 공격적이고 내구성 있게 만드는 요소입니다.

스테인레스 스틸 옵션은 다르게 작동하며 자주 오해됩니다.

• 마르텐사이트계 스테인리스강인 SUS410: 이는 경화 및 강화될 수 있으며, 적당한 내식성을 제공하면서 표면 경화 탄소강에 가까운 경도에 도달합니다.
• SUS304 및 SUS316, 오스테나이트계 스테인리스강: 담금질과 템퍼링으로는 강화할 수 없습니다. 경도는 냉간 가공에서만 발생하므로 더 부드러워지고 마모 및 실 벗겨짐이 발생하기 쉽습니다.

날카로운 팁에서는 구별이 가장 중요합니다. 이 포인트는 단면적이 매우 작기 때문에 과도하게 경화되거나 템퍼링이 덜 된 포인트는 운전 중에 파손될 수 있고, 덜 경화된 포인트는 단순히 접혀서 시작을 거부할 수 있습니다. 플랫 테일 나사는 더 넓은 영역에 걸쳐 구동 응력을 분산시키지만 스레드 맞물림이 길다는 것은 케이스 깊이가 전체 스레드 길이를 따라 일관되게 유지되어야 함을 의미합니다.

플랫테일 나사산 형성 거동

플랫 테일 나사는 제어식 체결 패스너입니다. 가공물을 관통할 수 없기 때문에 구멍 직경과 구멍 품질에 따라 나사산 형성 조건이 결정됩니다. 판금에서 구멍은 일반적으로 공칭 스레드 크기보다 약간 작게 펀칭되거나 드릴링되며 나사는 해당 구멍의 벽에서 자체 스레드를 굴리거나 자릅니다. 플라스틱 및 다이캐스팅의 경우 성형된 코어 구멍이 동일한 결과를 얻습니다.

결과는 예측 가능합니다. 전체 나사산 프로파일이 즉시 맞물리고, 맞물림 길이를 쉽게 제어할 수 있으며, 조인트를 날카로운 끝으로 인해 발생할 수 있는 손상보다 훨씬 적은 손상으로 분해 및 재조립할 수 있기 때문에 시작 토크가 더 높습니다. 플랫 테일 나사는 나사가 첫 번째 패널을 통과할 때 자연스럽게 선택되며 너트, 보스 또는 더 두꺼운 두 번째 층에 나사산을 형성해야 합니다.

금속 및 막힌 구멍용 플랫 테일 셀프 태핑 나사 뭉툭한 플랫 테일은 사전 천공된 금속, 막힌 구멍 및 바닥 작업에 적합하며 플랫 또는 팬 헤드와 탄소 또는 스테인레스 스틸 옵션이 있습니다. 제품보기 →

날카로운 꼬리 실 형성 거동

날카로운 테일 스크류는 속도를 제어하기 위해 사용됩니다. 포인트는 자체적으로 위치를 잡고 재료를 옆으로 밀고 첫 번째 스레드를 접촉하도록 끌어당기므로 목재, 파티클보드, 얇은 시트 및 많은 플라스틱에 별도의 드릴링 작업이 필요하지 않습니다. 트레이드오프는 기판이 대체된 재료를 수용해야 한다는 것입니다. 밀도가 높은 견목이나 두꺼운 강철의 경우 포인트가 재료를 이동할 곳이 없고 구동 토크가 급격히 증가합니다.

날카로운 포인트 디자인은 또한 테이퍼형 팁이 재료를 덜 운반하고 나사산 형성 하중이 소량의 경화 강철에 수렴되기 때문에 응력을 집중시킵니다. 케이스 깊이 제어가 중요해지는 곳입니다. 케이스가 너무 얕으면 포인트가 변형되고, 케이스가 너무 부서지기 쉽고 포인트가 부서집니다.

팬 헤드 샤프 포인트 셀프 태핑 나사 사전 천공된 금속 조립품에 이상적인 이 십자형 팬 헤드 나사는 나사산을 절단하고 건축, 가구 및 장비 인클로저 전체에 조임력을 분산시킵니다. 제품보기 →

플랫 테일과 샤프 테일 나사를 나란히 배치

아래 표에는 사양 작업 중 가장 중요한 차이점이 요약되어 있습니다.

열처리가 일관된 실 형성을 지원하는 방법

나사산 형성 성능은 설계 결과 못지않게 열처리 결과이기도 합니다. 침탄은 단단한 표면층을 생성하고 변형 시 담금질 잠금을 생성하며 템퍼링은 설치 토크를 견딜 수 있을 만큼 충분한 코어 인성을 복원합니다. 케이스 깊이, 표면 경도 및 코어 경도는 모두 창 내부에 유지되어야 하며, 해당 창은 용광로 대기 및 온도 프로필이 배치마다 반복될 때 유지하기 가장 쉽습니다.

따라서 공정 장비는 패스너 품질 바로 뒤에 있습니다. 적절하게 지정된 범위의 분위기 제어 침탄 및 템퍼링로 열처리 장비 샘플에서만이 아닌 생산 로트 전반에 걸쳐 케이스 깊이를 균일하게 유지합니다. 경도 조사 및 염수 분무 테스트를 통해 표면층이 사용 시 의도한 대로 작동하는지 확인합니다.

팁 유형과 재료를 기판에 일치시키기

중요한 결정은 기판에 따라 이루어져야 하며 그 반대가 되어서는 안 됩니다.

• 얇은 강판, 약 0.5~1.5mm: 날카로운 꼬리 케이스 경화 탄소강 나사가 가장 빠릅니다. 플랫 테일 스크류 슈트는 정의된 파일럿 구멍과 깔끔한 ​​나사 결합이 더 중요한 곳에 작동합니다.
• 대략 2mm 이상의 강철: 드릴로 뚫은 파일럿 구멍에 납작한 꼬리 나사를 사용하거나 자체 드릴링 나사를 사용하십시오. 날카로운 꼬리 셀프 태핑 나사는 어려움을 겪습니다.
• 목재 및 파티클보드: 이상적으로는 절단 리브 또는 유형 17 스타일 꼬리를 갖춘 날카로운 꼬리 디자인은 가장자리와 끝 근처에서 갈라짐을 줄입니다.
• 플라스틱 및 다이캐스팅: 성형된 코어 구멍의 평평한 꼬리 나사는 후프 응력과 균열을 제한합니다.
• 부식성 서비스: 경도가 필요한 경우 SUS410, 내식성이 중요하고 운전 조건이 온화한 경우 SUS304 또는 SUS316입니다.

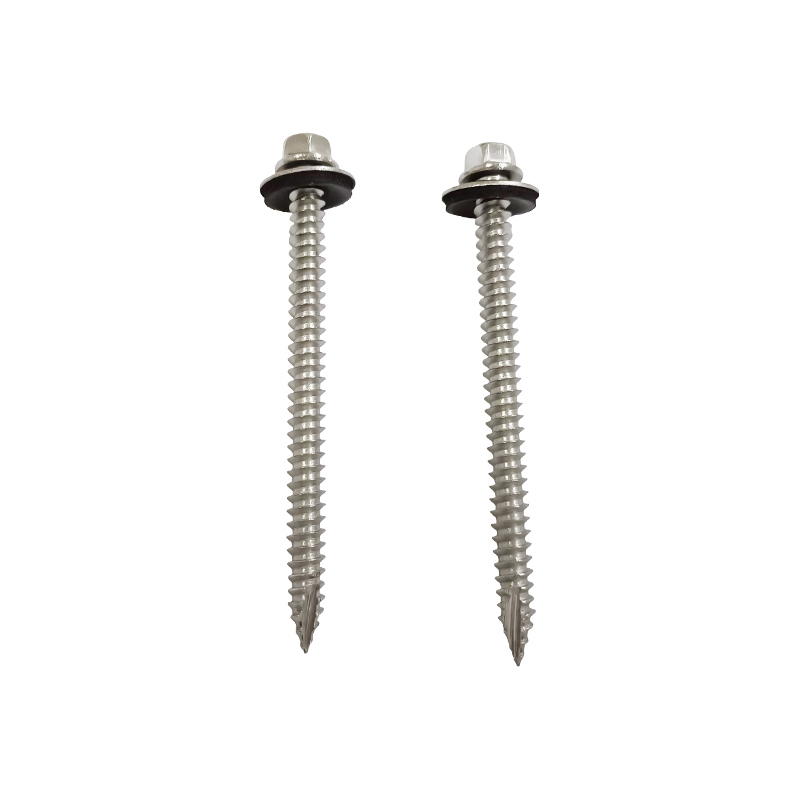

EPDM 와셔가 있는 육각 와셔 헤드 유형 17 셀프 태핑 나사 실외 금속 지붕 및 클래딩의 경우 이 SUS410 나사는 맞물림을 개선하고 습기 유입을 방지하기 위해 지지 나사산과 밀봉 와셔를 사용합니다. 제품보기 →

일반적인 고장 모드와 그 주요 원인

FAQ

평평한 꼬리와 날카로운 꼬리 셀프 태핑 나사 사이의 선택은 연결부가 어떻게 형성되어야 하는지에 달려 있습니다. 날카로운 테일은 기판이 변위된 재료를 수용할 수 있고 포인트 뒤에 올바른 케이스 깊이가 있는 경우 설치 속도와 자체 시작 기능을 최적화합니다. 평평한 꼬리는 구멍이 올바르게 준비된 경우 결합 품질, 토크 예측 가능성 및 재사용성을 최적화합니다. 두 경우 모두 팁 뒤의 등급과 열처리에 따라 설계 의도가 생산 후에도 유지되는지 여부가 결정됩니다.

이러한 패스너가 어떻게 분류되고 적용되는지 더 폭넓게 보려면 이 개요를 참조하세요. 셀프 태핑 나사 유형 및 선택 유용한 동반자입니다.
